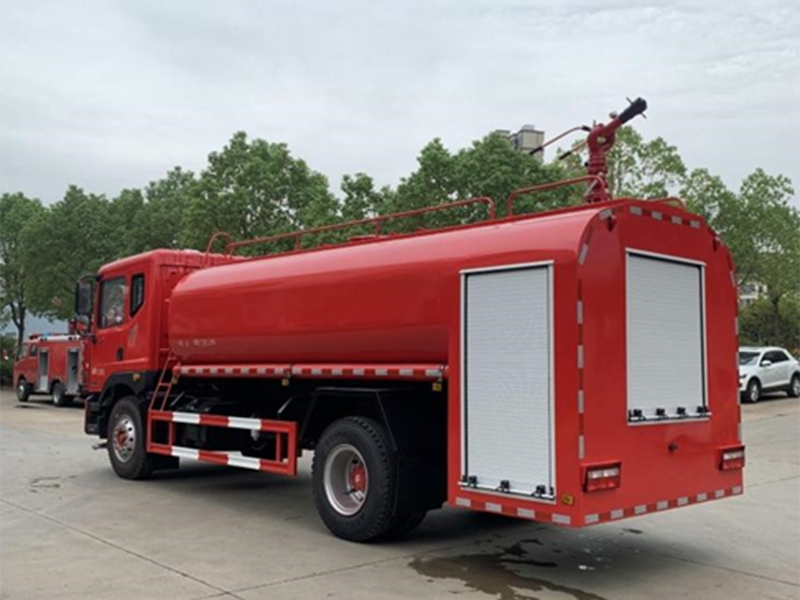

一 、車型概述
◆大多利卡多功能消防水罐車(灑水車)是由二類汽車底盤、罐體、取力器、 傳動軸等上裝部件組成，該車配備 CB10/30 型消防泵、PS30 型消防炮，罐體公
告容積為1021L(實際容積可達到1200L)。
整車由消防員乘員室和車身兩大部分組成，乘員室為原廠單排，可乘坐2,3
人，該車為外露罐結構，車身前部為罐體，后部為泵房。水罐材質為優質碳鋼，
載水1200L。
二 、車型特點
◆采用東風汽車股份有限公司原裝二類底盤EQ1125SJ8CDC , 車輛性能穩定、綜
合油耗低廉、駕乘舒適靈活、售后服務完善。
◆原廠排半豪華駕駛室，
冷暖空調、電動窗、 中控鎖、斷氣剎、科技感十足， 駕乘更舒適。
◆康明斯 230馬力(169KW), 動力強勁，經濟省油，經濟性好，可靠性高，噪
聲低，國VI排放標準。
◆機動性能強，環保性能好，人性化設計，器材布置合理，取用方便；
◆采 用排半整體式結構，視野開闊。
具備**稅務總局免征公告，上牌時免交車輛購置稅。
三、 車輛基本參數
|
【整車技術參數】
|
|
產品**
|
程力牌
|
公告批次
|
364
|
|
產品名稱
|
灑水車
|
產品型號
|
CL5180GSS6BXT
|
|
總質量(Kg)
|
18000
|
罐體容積(m3)
|
10.69
|
|
額定載質量(Kg)
|
10280,10215
|
外形尺寸(mm)
|
8080×2520×3020
|
|
整備質量(Kg)
|
7590
|
貨廂尺寸(mm)
|
XX
|
|
額定載客(人)
|
|
準拖掛車總質 量(Kg)
|
|
|
駕駛室準乘人數 (人)
|
2,3
|
鞍座**載質 量(Kg)
|
|
|
接近角/離去角 (°)
|
19/11
|
前 懸 / 后 懸 (mm)
|
1260/2320
|
|
軸荷(Kg
|
6500/11500
|
** 高 車 速 (Km/h)
|
105
|
|
備注
|
1.僅采用軸距4500mm和前懸1260mm;該車主要用于城鄉道路和園林綠化
灑水；主要裝置為罐體、灑水泵、噴灑裝置；2.罐體總容量：10.69立方米， 有效容積：10.21立方米，介質：水.罐體外形尺寸(長×寬×高)(mm):4000 ×2350×1600;3.側防護采用Q235材料，焊接連接，后防護為整體式結構，
下邊緣離地高460mm;4.隨底盤選裝駕駛室，ABS系統**器型號/廠家：J
ABS/焦作博瑞克**技術有限公司，ABS/ASR-24V-4S/4M/襄陽東風隆誠機 械有限責任公司
|
|
【底盤技術參數】
|
|
底盤型號
|
EQ1185LJ9CDE
|
底盤名稱
|
載貨汽車底盤
|
|
**名稱
|
東風牌
|
生產企業
|
東風汽車股份有限公司
|
|
軸數
|
2
|
輪胎數
|
6
|
|
軸距(mm)
|
4500
|
|
輪胎規格
|
295/80R22.518PR,10.00R2018PR,275/80R22.518PR
|
|
鋼板彈簧片數
|
8/10+7,8/-
|
前輪距(mm)
|
1862,1933,1949
|
|
燃料種類
|
柴油
|
后輪距(mm)
|
1806,1865
|
|
排放依據標準
|
GB17691-2018國VI
|
|
發動機型號
|
發動機生產企業
|
排量(ml)
|
功率(Kw)
|
|
YCS04200-68
B6.2NS6B210
B6.2NS6B230
D4.ONS6B195
|
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司
|
4156
6200
6200
4000
|
147
154
169
143
|
Qhengli SpeeialAutomoble Ca..Ltd.
四、 駕駛室
|
概 述
|
◆大多利卡排半駕駛室，采用高強度鋼板和封閉式結構，形成有 效的防撞保護區，保護駕乘人員安全。關鍵易腐蝕部位采用工程 合成樹脂等特殊材料，極大地提高了駕駛室的抗腐蝕性。座椅雙
密度發泡，彈性好，不變形，舒適性好。內裝飾采用優質原生塑 料，無氣味。配置大視野前擋風玻璃，有效減少彎道盲區，提高 行車安全；
◆平頭駕駛室全金屬封閉式結構，可乘座2,3人；
◆駕駛室內加裝有取力器**開關、各種附加**開關，儀表臺
下方裝有多功能電子**報器，車頂裝有**；
◆駕駛室內冷暖空調、擱物箱等人性化設計， 一應俱全。
|
|

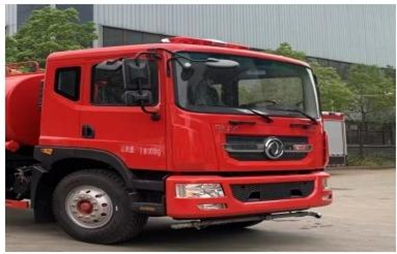

大多利卡排
半座駕駛室
|
|
|

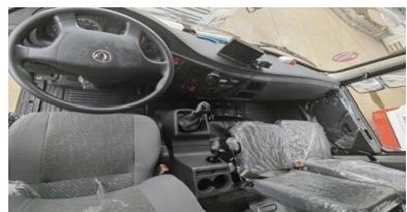

前排駕駛位
|
|
五、罐 體
|
水罐容積(L)
|
1200
|
罐體材質
|
優質碳鋼材質
|
|
人孔
|
設DN460人孔1個，帶有快速鎖定/開啟裝置
|
|
溢流口
|
設溢流口1個。
|
|
排污口
|
1個排污口，手動閥**。
|
|
注水口
|
在水罐右側接1只DN65接口
|
|

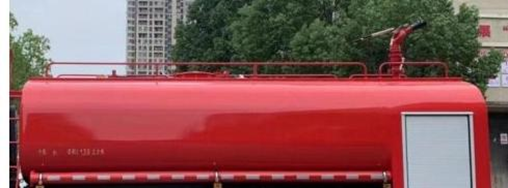

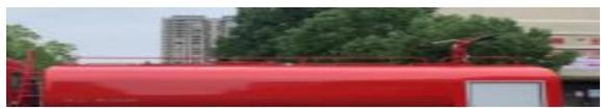

罐體示意圖
|
|
|
材質及工藝
|
◆水罐采用優質碳鋼罐體；
◆罐體成型后高壓氣體試漏檢測，使罐體具有強度高、**穩、 車輛運載平穩安全等特點；
◆罐體在焊接工裝工位上采用氣體保護焊接自動焊接而成，保證 罐體焊縫質量的原樣性。
◆罐體的長度采用一次成型的整體式縱梁焊接，確保罐體的強度。
|
六、 取力器
|
型式
|
夾心式(全功率)
|
 參考圖
|
|
操 縱
|
電磁閥**(電動操控)
|
|
冷卻方式
|
強制可調式水冷
|
|
潤滑方式
|
飛濺式油潤滑
|
七、泵室
|
材質
|
骨架、蒙皮為優質Q23**鋼材；內隔板、底板為高強度鋁合金和
新型隔熱防護板。
|
|
圖示
|
|
|
器材放置
|
◆按戰斗編程和戰斗展開設計器材集成；
◆按使用邏輯關系和使用頻率放置器材；
◆使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所
有器材 ；
|
|
車頂
|
采用花紋板鋪設(限車廂頂部)
|
|
圖示
|
|
|
消防泵：
|
CB10/30常壓消防泵
|
|
|
流 量：
|
常壓30L/s
|
|
壓 力：
|
常壓1.0MPa
|
|
安裝型式：
|
后置
|
|
真空泵：
|
活塞式
引水時間≤35s,吸深≥7m。
**真空度：≥85kPa;
|
|
真空泵材質：
|
耐磨、抗腐蝕達到密封要求：
**真空度：≥85kPa;
|
八、 專用功能
|
前沖
|

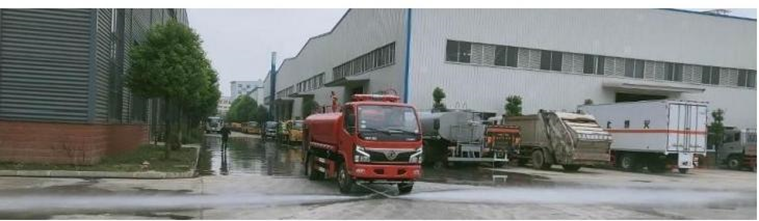

標配前置對沖圓錐噴嘴，沖洗寬度≥25m圓錐噴嘴角度可以任意調 節，可將中間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同
時實現對多車道灑水降塵。
|
|
圖示
|
|
|
后灑
|

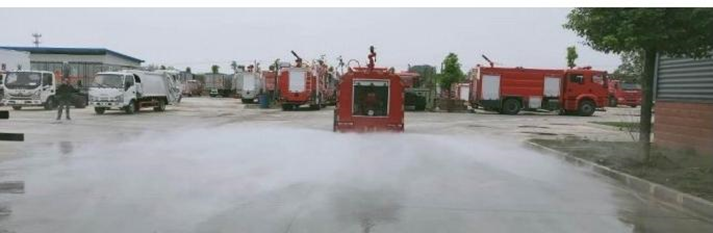

雙側后灑，灑水面積15m2
|
|
圖示
|
|
|
消防炮
|

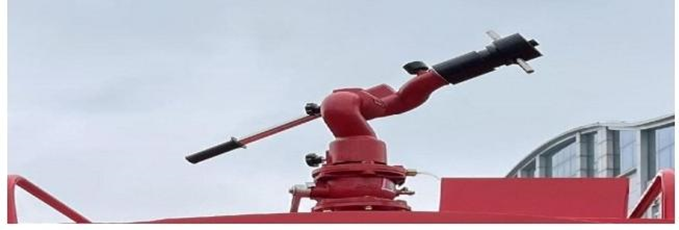

流量達到20L/s,柱狀射程約48m,可用作消防救援滅火。
|
|
圖示
|
|
九 、電器系統
|
附加電氣
|
設**電路
|
|
**照明
|
消防員室、泵房分別設有照明燈，操縱儀表板上設有照明、指示燈。
|
|
圖示
|
|
|
**示裝置
|

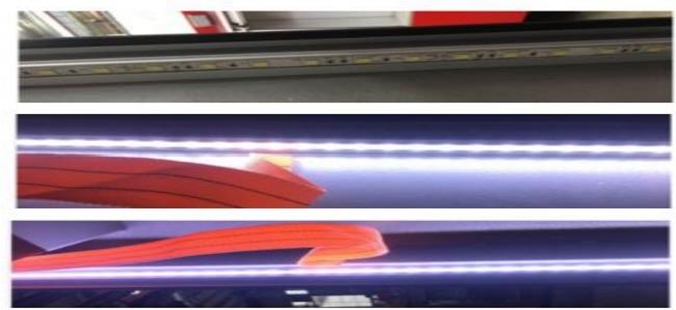

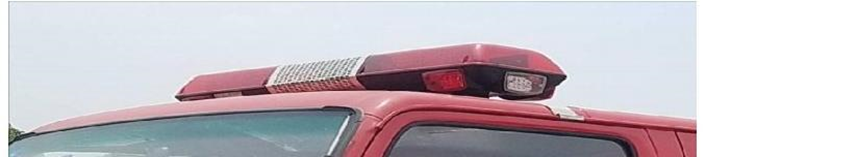

駕駛室頂部配備長排豪華紅紅LED**，**報器及其**盒在駕
駛室內。
|
|
|
|
|
儀表板及
板上設備
|
儀表板位于車尾部的泵室內， | |
